一、產品名稱：

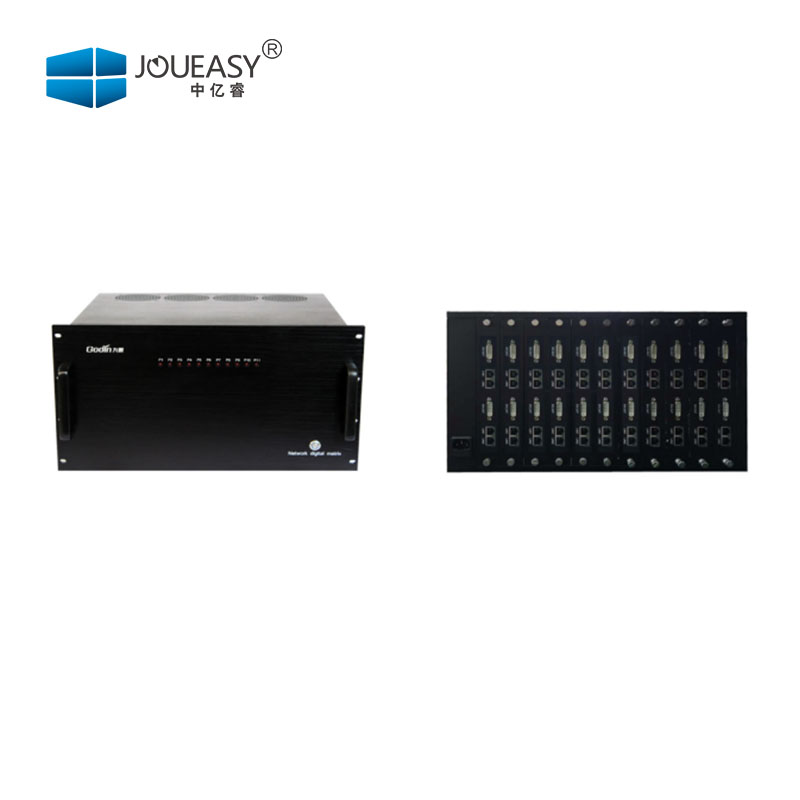

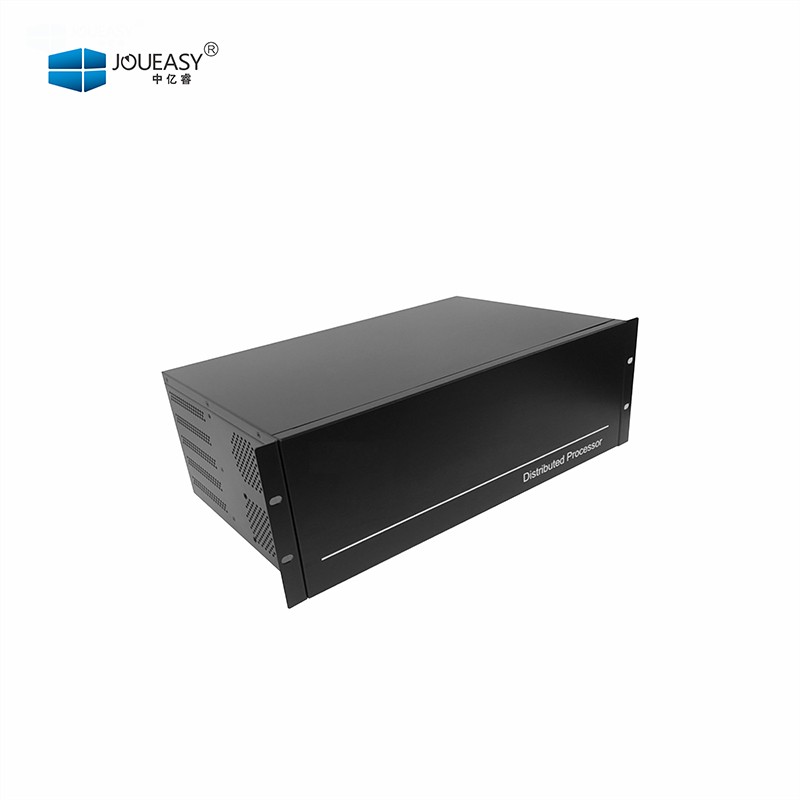

網絡云發布式處理器
二、產品概述
網絡分布式解拼一體多屏圖像處理器是一款：結合現在需要解決大量監控及視頻圖像的解碼，改進傳統集中式多屏處理器的不足，以及新的市場應用發展趨勢而出現的——大量視頻解碼、任意大屏拼接、開窗漫游的多功能多屏圖像處理器。
網絡分布式解拼一體多屏圖像處理器采用純硬件構架，以高帶寬網絡交換技術為手段，以基于像素的圖像縮放引擎為基礎，采用分布式的模塊化設計，實現大屏幕拼接墻靈活，穩定，方便，高性能的顯示控制解決方案。
網絡分布式解拼一體多屏圖像處理器將給用戶帶來前所未有的革命性的超凡體驗，不再局限于寬帶的限制，距離的約束，系統規模可無限升級，支持即插即配、海量信號管理、多屏聯動、自由拼接、超大分辨率底圖、數字標牌上屏、靈活操控等全新體驗。
網絡分布式解拼一體多屏圖像處理器，一款真正把圖像處理技術及應用全網絡化的產品，一款帶給用戶更加靈活、方便、簡捷、易擴展的實用產品。
三、產品應用原理圖
四、產品參數
|
電信級外觀 |
全機架式，電信級設計，全鋁機箱，防靜電設計，全熱插拔模塊，冷處理氣流導風設計，智能風扇自動調溫 |
|
熱插拔 |
支持全熱插拔在線維護 |
|
強大的處理能力 |
單屏支持1、4、9、16個窗口高清信號 |
|
輸出接口 |
DVI可轉換HDMI |
|
強大的圖像處擴展理性能 |
單機最大支持22個大屏驅動，多機網絡堆疊支持多達128個等行等列拼接單元拼接，實現任意或全屏開窗拼接，跨屏漫游、字符疊加滾動顯示 |
|
海量網絡IPC信號接入解碼處理 |
支持不同廠家私有協議、數模混合監控圖像的管理解碼輸出，支持標準的ONVIF、RTSP標準流的接入 |
|
無縫堆疊級聯 |
多臺處理器可以通過連接到核心交換機后，進行無縫堆疊級聯 |
|
多廠家設備兼容解碼上墻 |
可以接入支持標準ONVIF協議的廠家設備進行編解碼上墻 |
|
圖像預監同步回顯功能 |
可在控制服務器顯示器上預預覽大屏的IPC解碼圖像，可控制進行顯示模式的組合，通過同步的方式在大屏上同步顯示 |
|
字符疊加功能 |
可以在任意屏體上任意位置顯示字幕，并調整字體大小，透明度顏色顯示不同滾動顯示模式，實現數字標牌上屏。 |
|
超高清底圖背景 |
可以在主控制端選擇高分辨率底圖更換，多機級聯統一同步發布更換顯示底圖分布拼接功能 |
|
場景預案調用管理 |
支持多組場景預案調用，場景可設置分組時間輪巡顯示 |
|
網絡虛擬桌面抓屏 |
可以支持通過網絡對PC信號進行網絡采集無需增加采集器，單屏可以支持1080P分辨率4個顯示，抓屏系統支持XP、WIN7、WIN8操作系統 |
|
切換模式 |
多畫面輪訓切換、程序自由分組切換 |
|
網絡接口 |
RJ45 10/100/1000M以太網自適應 |
|
工作溫度 |
-30℃~60℃ |
|
工作濕度 |
30%－90% |
|
電源功率 |
400W |
|
尺 寸 |
6U:寬483*高277*長350(MM) |
|
重 量 |
滿配28KG |
五、系統功能
●強大的圖像處理性能：
專業的圖像處理模塊。單機最高可同時驅動22個拼接單元，實現網絡采集器采集HDMI、DVI、VGA、AV、等信號的實時顯示開窗與疊加漫游。
●多機網絡堆疊：
多機網絡堆疊支持多達128個等行等列拼接單元拼接，實現任意或全屏開窗拼接，跨屏漫游、字符疊加滾動顯示。
●海量網絡IPC信號接入解碼處理：
支持不同廠家、數模混合監控圖像的管理解碼輸出（海康、大華、宇視、雄邁、天地偉業、天視通、ONVIF、RTSP協議等）
●支持高分辨率圖像顯示：
可網絡采集輸入的分辨率為：800×600P- 1920×1080P自適應高清信號，信號類型為（HDMI/DVI/VGA/AV）。
●具備強大的處理功能：
單卡輸出可以同時處理4路實時1080P或9路960P或16路D1網絡IPC、采集高清信號圖像，各圖像窗口可以同時任意疊加漫游顯示。
●具有圖像解碼顯示的復制功能：
可將任意一路采集器信號或IPC圖像窗口復制解碼顯示，在大屏上任意屏幕任意顯示。
●圖像預監同步回顯功能:
可在控制服務器顯示器上預預覽大屏的IPC解碼圖像，可控制進行顯示模式的組合，然后通過同步的方式在大屏上同步顯示。
●字符疊加功能：
可以在任意屏體上任意位置開窗顯示字幕，并調整字體大小，設置底圖透明度，顏色顯示不同滾動顯示模式，實現數字標牌上屏。
●超高清底圖背景：
可以在主控制端選擇高4K分辨率底圖更換，多機級聯統一同步發布更換顯示底圖分布拼接功能。
●場景預案調用管理：
支持多組場景預案調用，場景可設置分組、預案、排列順序、時間輪等多種巡顯示
●網絡虛擬桌面抓屏：
可以支持通過網絡對PC信號進行網絡采集解碼到大屏顯示、無需增加采集器，單屏可以抓取電腦4路1920*1080P信號或9路1280*720P電腦信號，抓屏系統支持XP、WIN7、WIN8操作系統。
硬件建議最低要求：奔騰4處理器、主頻1.6G以上、2G內存、AMD/英偉達顯示芯片。
●支持協議開發PAD控制：
系統開放開發通信協議支持WINDOWS-PAD、安卓、IOS-PAD無線控制協議功能，可實現預案調用，視頻畫面開窗、移動縮放解碼顯示，處理器開關機控制功能。
●雙網絡連接交換隔離模式：
雙網絡鏈路交換分隔模式，網絡抓屏、IPC解碼LAN1交換機分隔解碼、網絡采集器LAN2分隔解碼，保障圖像傳輸實時性。
●具有高可靠性：
可每天24小時、每周7天的連續運行；穩定性高，嵌入式系統無病毒感染風險；以確保證該套系統硬件具有高度的可靠性、穩定性、兼容性和匹配性。
●統一數據升級功能：
在多機級聯情況下可用主控端發出更新文件系統多機統一升級功能，無需單機單個文件更新升級。
